PDK3200 (Hybus)

프로젝트 개요

항목 내용
기간 2011.08 — 2012.06 (10개월)
역할 Application 개발
회사 Hybus (하이버스)
제품 OLED/LCD Tester & Demo Kit 제어 소프트웨어
기술스택 임베디드 SW, Windows Application, C/C++

Hybus 재직 시절 참여한 프로젝트로, OLED/LCD 디스플레이 테스트 및 데모를 위한 장비(PDK3200 Tester&Demo Kit)의 제어 소프트웨어를 개발했다. 임베디드 소프트웨어와 PC용 Windows Application을 함께 작업했다.

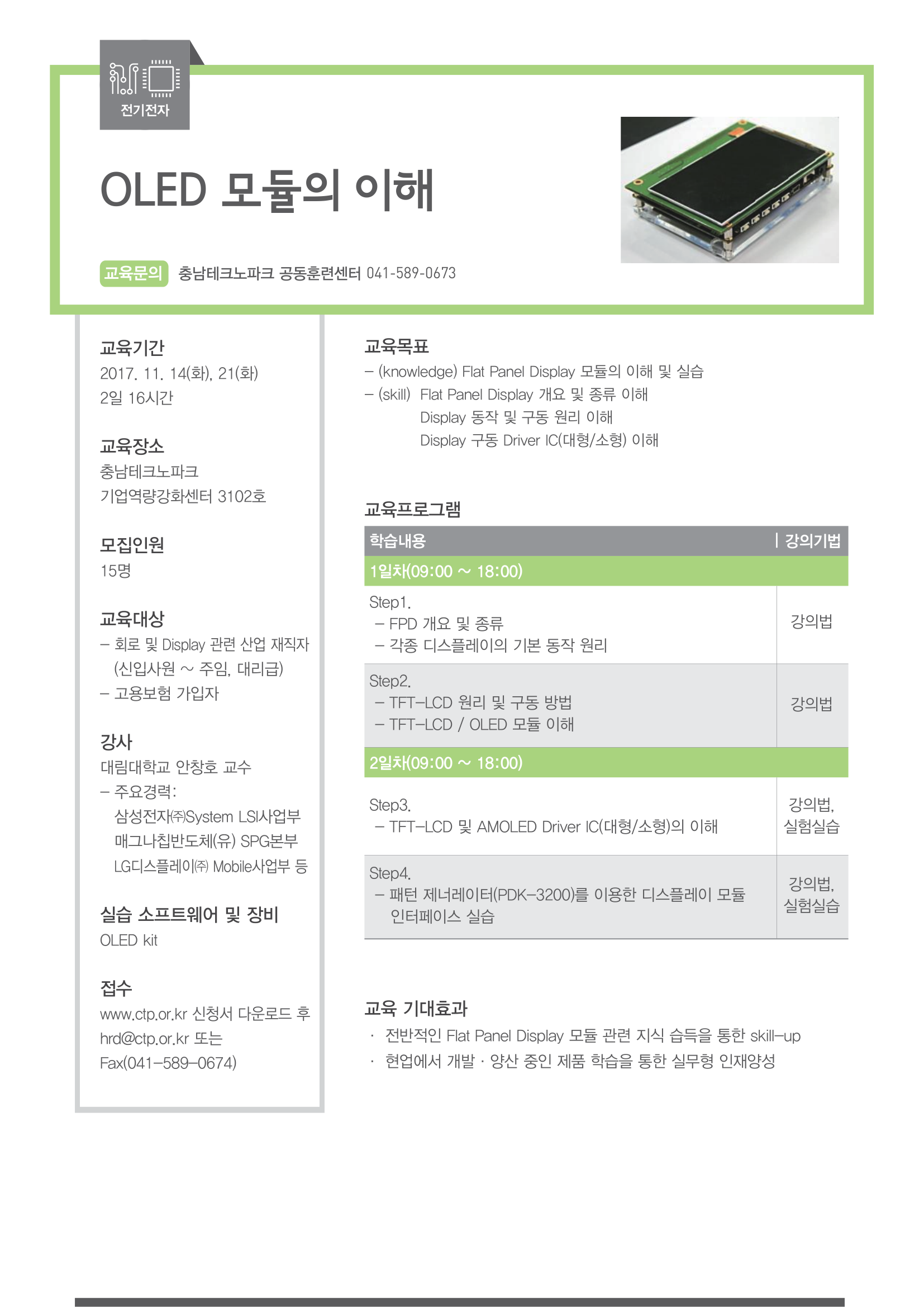

PDK3200 Tester & Demo Kit

프로젝트 배경

PDK3200은 OLED/LCD 패널의 테스트와 데모를 위한 장비로, 1080P(1920x1080) / SXGA(1280x1024) 해상도, 24bit True Color, MPI/RGB 인터페이스를 지원하는 디스플레이 테스트 키트다. 장비 내부의 임베디드 시스템에서 패널 구동 타이밍과 신호 생성을 실시간으로 처리하고, Windows 기반 PC Application에서 테스트 시나리오 관리와 사용자 인터페이스를 담당하는 이중 구조였다. 2017년에는 이 키트를 활용한 OLED 모듈 교육 과정(충남테크노파크)에도 사용되었다.

담당 범위

주요 기술 사항

임베디드 + PC Application 병행 개발

동일한 프로젝트 내에서 장비의 실시간 제어를 담당하는 임베디드 소프트웨어와, 전체 공정 관리 및 사용자 인터페이스를 담당하는 Windows Application을 함께 개발했다. 임베디드 측에서는 장비의 시퀀스 제어와 센서/구동부 직접 제어를, PC 측에서는 공정 모니터링과 데이터 로깅을 처리하는 역할 분담 구조였다.

OLED/LCD 패널 제어 및 Pattern Generator

OLED 및 LCD 패널의 초기화 시퀀스를 제어하고, 패널 검증을 위한 테스트 패턴(Pattern Generator)을 출력하는 기능을 구현했다. Pattern Generator는 이미지 파일을 렌더링하는 방식이 아니라, 픽셀에 직접 dot를 출력하는 방식으로 구현되었다. 다양한 해상도의 LCD 패널이 대상이었기 때문에, 패널별로 정확한 픽셀 단위 출력이 보장되어야 했다. 임베디드 레벨에서 패널 구동 타이밍과 MPI/RGB 인터페이스 신호 생성을 제어하고, Application 레벨에서 패턴 종류와 검사 시퀀스를 관리했다.

사용자 인터페이스 및 모니터링

작업자가 장비의 운용 상태를 실시간으로 확인할 수 있는 UI를 개발했다. 공정 진행 상황, 장비 상태, 에러 정보 등을 화면에 표시하고, 필요한 경우 수동 조작이 가능한 인터페이스를 제공했다.
